1.产品概述
PQK500系列三相智能数码配电仪表可综合测量显示三相电流、电压、电度、有功、无功、功率因数、视在功率等基本电量参数、电能计量、开关量输入、遥控输出、数字通讯和变送输出等功能，也可单独显示三相电流、电压，可配备一路RS485通讯。采用专业大屏幕，宽温数码显示。适用于非线性负荷系统及环境恶劣场所。
2.产品技术规范
|
显示 |
LED高亮显示 |
|
工作电源 |
85~265VAC/DC，整机功耗<0.5W |
|
开关量输入 |
4kV光电隔离，内置24VDC电源，干接点输入； |
|
继电器输出 |
固态继电器输出，一路常开，最大负载电流AC250V/3A 50Hz |
|
模拟量输出 |
4~20mA，最大负责650?，精度0.2% |
|
脉冲输出 |
关联有功/无功电度，可设置10~60000Puls/kWh或者kVarh，可设置脉冲宽度20~2000ms |
|
输入范围 |
电流AC 0~5A；电压AC 0~660V，频率45~65Hz |
|
数据保存 |
所有系统参数和电度数据在失电状态下可保存20年 |
|
通讯端口 |
RS485/Modbus，波特率支持2400~38400bps |
|
工作温度 |
-20~70℃ |
|
存储温度 |
-40~85℃，湿度5%~95%无凝露 |
|
外形尺寸 |
96*96*84mm（含端子） |
|
开孔尺寸 |
85*85mm |
3.选型标准
PQK500
测量功能： I --电流
U--电压
W--电流、电压、电度
N-- 电流、电压、电度、
有功、无功、功率因数
视在功率
扩展功能：
A--2路DO模块
B-2路DI模块
S-- RS485 通讯
AO-- 1路模拟量输出
示例：PQK500-N-A-S 带一路485通讯 2路DO模块的多功能数码显示电力仪表

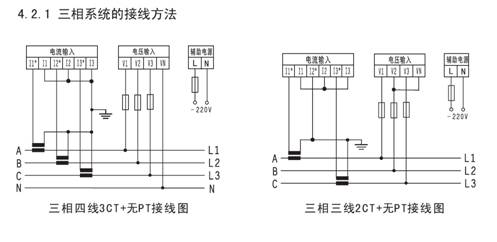

4.产品接线图

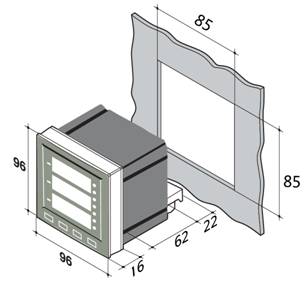

5.安装示意图
