1.产品概述
PQK650系列智能配电仪表是经过市场调研针对部分抽屉柜而开发的一款小型多功能电力仪表，其仪表自身体积小，采用专用大屏幕、宽温字符液晶显示。可综合测量显示三相电流、电压、电度、有功、无功、功率因数、视在功率、、开关量输入、RS485通讯Modbus协议等功能。适用于各行业供配电场所、能源管理、自动化以及智能化网络监控系统。
2.产品技术规范
|
显示方式 |
LCD液晶显示 | ||
|
输入信号 |
电压 |
额定值 |
AC100V、400V |
|
过载能力 |
长期过负荷1.2倍；短期过负荷2倍（60s） | ||
|
阻抗 |
>300k? | ||
|
功耗 |
<1VA(每相) | ||
|
精度 |
真有效测量，精度等级0.2级 | ||
|
电流 |
额定电流 |
AC1A、5A | |
|
允许过负载 |
长期过负荷1.2倍；短期过负荷2倍（60s） | ||
|
阻抗 |
>200m? | ||
|
功耗 |
<0.4VA(每相) | ||
|
精度 |
真有效测量，精度等级0.2级 | ||
|
测量显示 |
频率 |
40~65Hz，精度0.05Hz | |
|
功率 |
有功、无功、视在功率、精度0.5级 | ||
|
电能 |
四象限记录，有功精度0.5级，无功精度1.0级 | ||
|
显示 |
LCD显示、可编程设置、显示内容可切换 | ||
|
工作电源 |
工作范围 |
AC 85V~265V/DC 90~300V | |
|
功耗 |
≤5VA | ||
|
扩展功能 |
通讯接口 |
RS485、MODBUS-RTU协议 | |
|
开关量接口 |
DI无源干接点输入，DO输出（可设置越限报警） | ||
|
变送输出 |
DC 4~20mA 0.5级 | ||
|
环境 |
工作环境 |
-10~60℃ 湿度范围5~95%（不结露） | |
|
储存环境 |
-40~85℃ | ||
|
机械特性 |
尺寸 |
外形尺寸 |
72*72*84mm（含端子） |
|
开孔尺寸 |
68*68mm | ||
|
安全 |
耐压 |
输入、输出、电源三者之间均>2kV | |
|
绝缘 |
输入、输出、电源对机壳>100M? | ||
3.选型标准
PQK650
基本功能 U-- 三相电压
I -- 三相电流
W-- 三相电流、电压、电度
N-- 三相电流、电压、电度、有功、
无功、视在功率、功率因数
扩展功能： M--一路模拟量输出
S--RS485通讯
D--3DI/2DO模块
示例：PQK650-N-S-M 带一路模拟量输出，一路485通讯的多功能液晶显示电力仪表

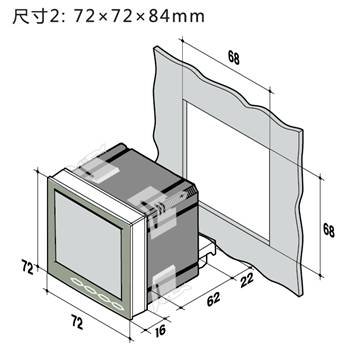

产品安装尺寸

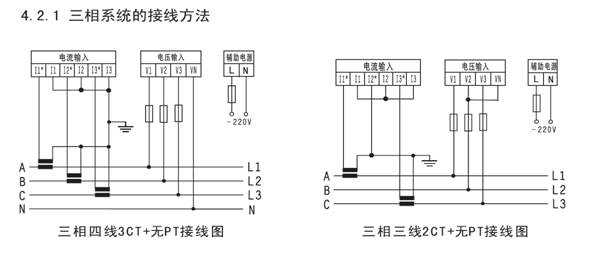

产品接线图
